1. 단순응력
1) 임의의 경사각에서의 수직응력(=법선응력)
- 유도
2) 임의의 경사각에서의 전단응력
- 유도

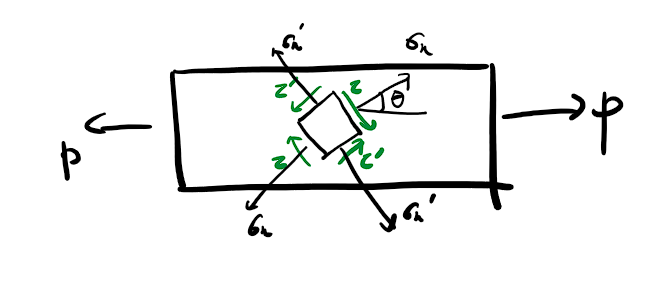

3) 임의의 경사각에서의 공액법선응력
4) 임의의 경사각에서의 공액전단응력
두 직교단면에 작용하는 전단응력은 그 크기가 같고, 방향이 반대임을 알 수 있다.
또한, 여기서 다음의 관계를 알 수 있다.

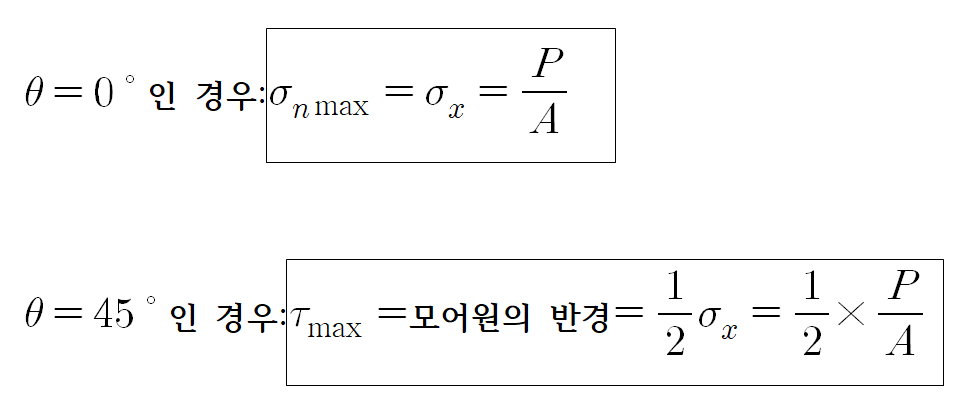

- 경사면에서 발생하는 최대전단응력은 경사단면과 평행
- 단순응력의 경우 최소주응력이 0 임

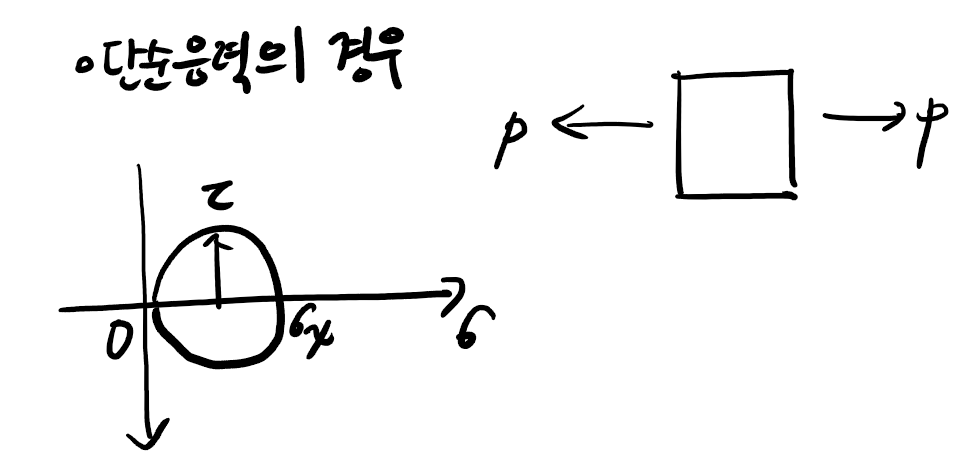

*모어원
- 취성재료에 비틀림을 가하면 45도 방향으로 깨짐이 생김
*순수전단의 경우
