제 2장 재료의 정역학 - 3

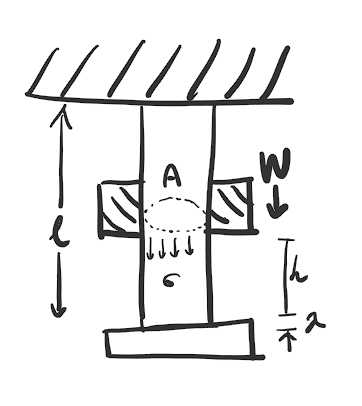

5. 충격에 의한 응력과 늘음량

1) 충격에 의한 응력

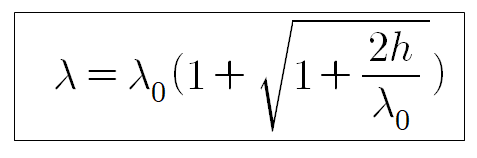

2) 충격에 의한 늘음량

갑자기 추를 낙하시켰을 때 h=0을 대입하면

충격응력 및 신장은 정적응력 및 정적신장의 2배

6. 압력을 받는 원통

[1] 내압을 받는 얇은 원통에서의 응력

- 유도



1) 원주방향의 응력(후프응력, 반지름 방향)

1) 축방향(세로방향)의 응력

또한,  원주방향의 응력이 더 크므로 원통형 보일러의 경우 압력때문에 보일러 동관이 깨진다면 세로방향, 즉 길이와 평행한 방향으로 균열이 생김

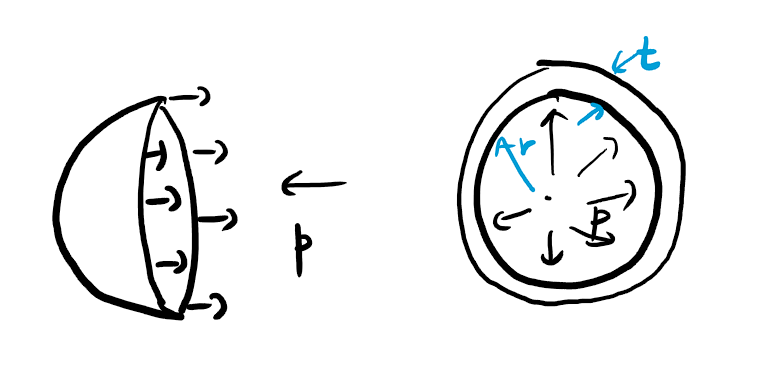

[2] 얇은 살두께의 구에서의 응력(막응력:Membrane stress)

- 유도

막응력은 셸 구조가 막응력 상태에 있을 때 셸면내의 압축응력이나 인장응력을 말한다.

[3] 내압을 받는 두꺼운 관

7. 얇은 회전체의 응력

- 예: 풀리, 림, 플라이휠(광성차), 원환 등
